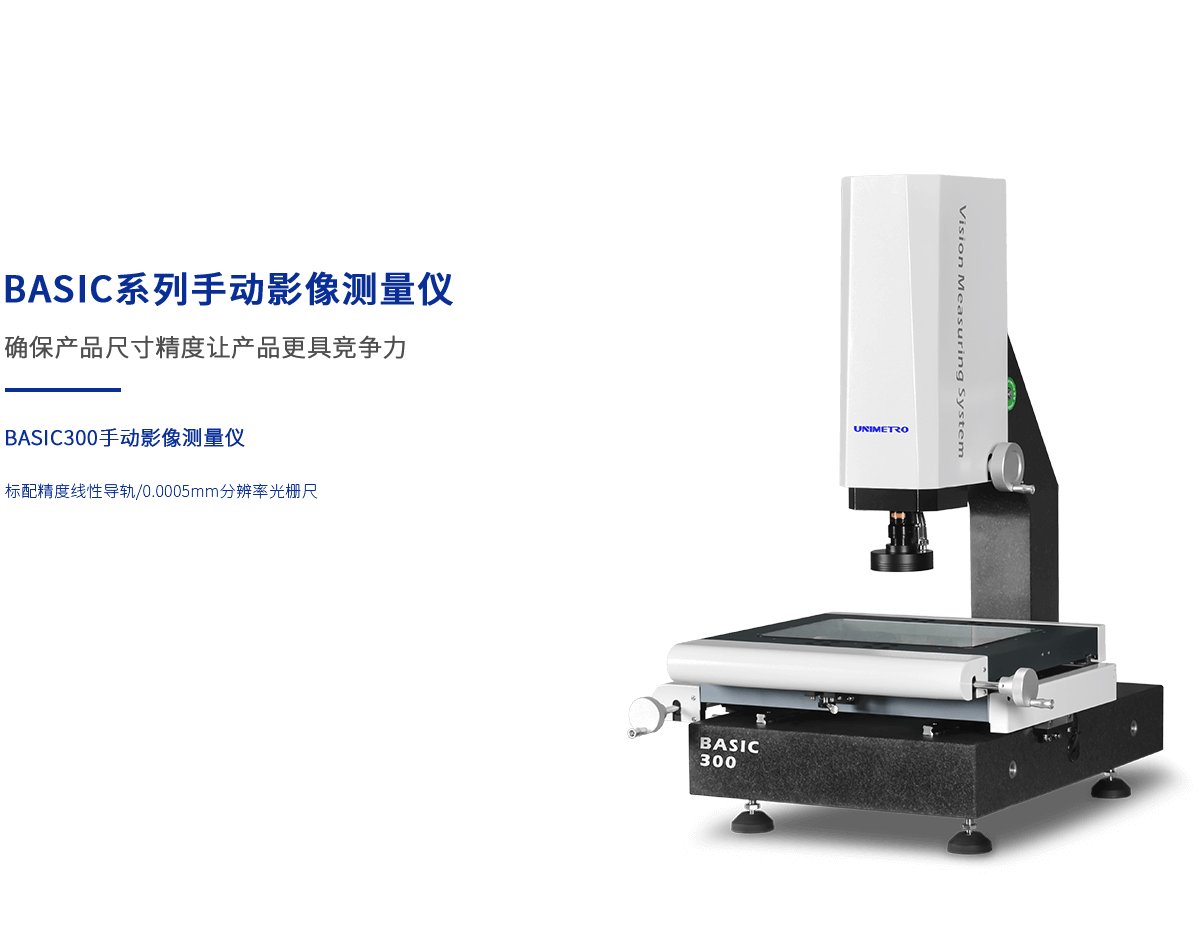

手動影像測量儀

BASIC系列手動影像測量儀是產品質量控制過程中使用的重要基礎儀器。它確保了您的產品尺寸精度，使您的產品更具競爭力。

手動影像測量儀

軟件操作

軟硬兼顧如虎添翼，搭配External-Array RationalVue復合測量軟件，提供強大的2D/3D復合測量功能

技術參數

項目		BASIC 300
外型尺寸（LWH)		600 X 740 X 890
測量范圍(XYZ)		300200200
測量精度（μm）		2.5+L/200
重復精度（μm）		2.5
儀器重量		190
影像及測量	CCD	120萬像數字相機
	物鏡	手動變倍物鏡0.7-4.5X（可選配電子倍率信號反饋鏡頭）
	總放大倍率	18-195X（根據選配相機的不同型號，其放大倍率隨之改變；實際倍率以實測數據為準）
	物方視場	8.1~1.3mm（根據相機與鏡頭的不同搭配方案，視場大小會隨之改變，實際視場以實測數據為準）
	工作距離	90mm
光柵尺解析度		0.5μm
驅動系統		X/Y/Z軸手動控制
照明光源		可程控LED八分區環形表面光，LED底部平行光（可選配：同軸光）
