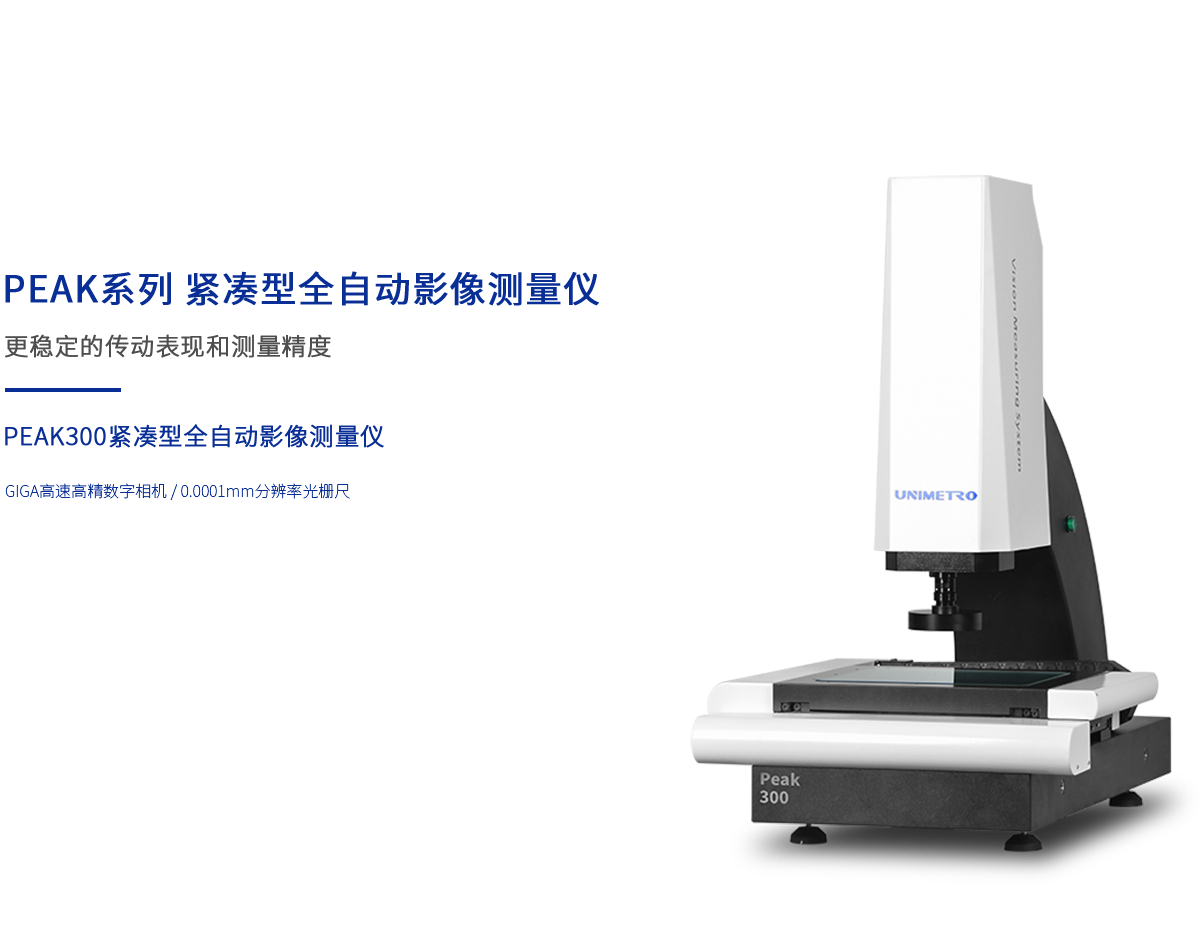

PEAK系列緊湊型全自動影像測量儀是祥宇計量以簡單穩定的設計理念打造的一款經濟型通用視覺測量產品，其卓越的影像與光學系統配備強大的測量軟件使其擁有靈活的應用場景。
軟件操作
技術參數
| 項目 | PEAK 300 | |
外型尺寸 | 810 X 610 X 1055 | |
測量范圍(X*Y*Z) | 300*200*200 | |
測量精度（μm） | 3+L/200 | |
重復精度（μm） | 3 | |
儀器重量 | 330 | |

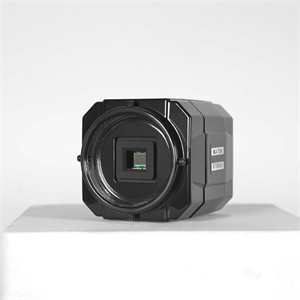

影像及測量 | CCD | 工業級彩色CCD相機 |

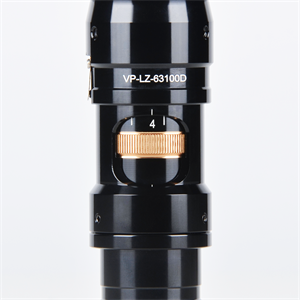

物鏡 | 手動變倍物鏡0.7-4.5X（可選配手動電子反饋信號變鏡頭或全自動變倍鏡頭） | |
總放大倍率 | 18-195X（根據選配相機的不同型號，其放大倍率隨之改變；實際倍率以實測數據為準） | |
物方視場 | 8.1~1.3mm（根據相機與鏡頭的不同搭配方案，視場大小會隨之改變，實際視場以實測數據為準） | |
工作距離 | 90mm | |

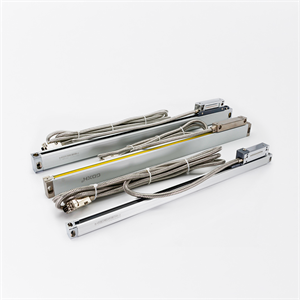

光柵尺解析度 | 0.5μm | |
驅動系統 | CNC控制，交流全閉環伺服馬達驅動；搖桿控制，鼠標/鍵盤控制 | |

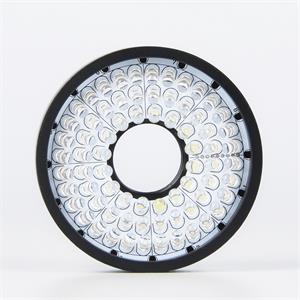

照明光源 | 可程控LED八分區環形表面光，LED底部平行光（可選配：40分區環形光，同軸光，可升降彩色光源） | |
