測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
82mm光柵尺解析度
0.1um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/100重復精度
2.5um總放大倍率
18~195X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.5um
測量精度
2.5+L/200重復精度
2.5um總放大倍率
25.2~158.4X物方視場
8.1~1.3mm工作距離
90mm光柵尺解析度
0.1um
測量精度
重復精度
總放大倍率
物方視場
工作距離
光柵尺解析度
導航×
新聞資訊
News時間：03-05 2024 來自：祥宇精密

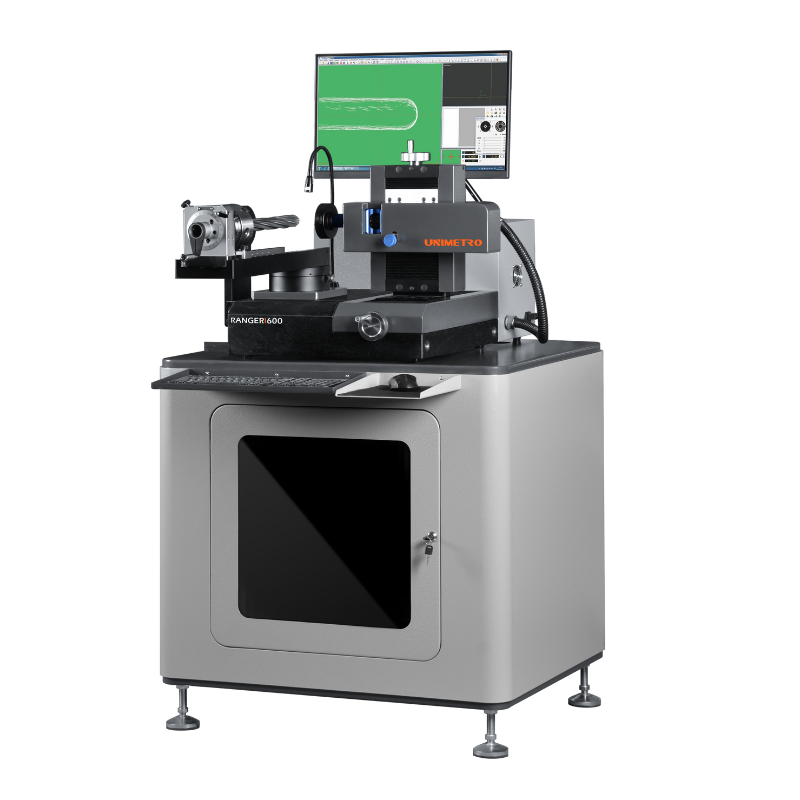

RANGER600 刀具測量系統是專門為測量各種銑刀、鉆頭等刀具設計的精密測量系統，其緊湊的設計和穩定的結構讓RANGER600可以直接在生產現場或檢測室里使用。無論是單獨元素的判斷，如外部輪廓或角度等，或者是對復雜刀具曲線的全局幾何測量，RANGER600都能提供完善快捷的測量功能。
刀具測量儀是一種專門用于測量刀具幾何尺寸和形狀的儀器。它在機械加工、模具制造和刀具制造等行業中起到至關重要的作用。刀具測量儀可以精確測量刀具的長度、直徑、前角、后角、刃寬、螺旋角等幾何尺寸和形狀，為機械加工和模具制造提供準確的刀具參數。
包括光學系統、測量系統、控制系統和數據處理系統。光學系統主要包括攝像頭和光源，用于獲取刀具的圖像。測量系統通過圖像處理技術，對獲取的圖像進行分析，得出刀具的幾何尺寸和形狀。控制系統負責控制刀具測量儀的各個部件協同工作，完成測量任務。數據處理系統負責對測量結果進行處理和分析，提供給用戶參考。
刀具測量儀精密的花崗石機座，橋式結構，包括高度（Z軸）調整裝置；高精度測臺：采用穩定的整體式花崗巖制造，氣浮導軌；三軸金屬光柵，數顯精度0.1μm；高分辨率CCD B/W攝像機；環形LED表面光源；三軸CNC伺服電機控制系統；高配置的控制和測量計算機；正版Windows XP操作系統；高精度1x大工作間距遠焦平場物鏡；3D測量及數據處理軟件SAPHIR基礎功能；
